三相25kW（出力制御対応） EPD-T250P8-FPL
高圧連系・メガワットシステムに
大型パワーコンディショナを使った従来の発電所からエネテラス・メガ・バリュー・システム（分散型発電システム）へ。シンプルなシステム構成で細かな監視、省スペース、冷却不要の屋外設置仕様。
出力制御には本製品・対応マスターボックス・通信ゲートウェイボックスの併用で対応できます。
特別高圧連系にて出力制御が必要な場合、条件により同モデルを使用できない場合がございます。
- FRT要件対応・出力制御対応
- 分散設置での三相440V出力により配線重量削減
- ファンレス構造・高耐食鋼板採用で塩害地域にも設置可能※
※設置には条件があります。必ず事前に取付工事説明書をご確認ください - 接続箱不要で低い架台の後ろにも場所をとらず設置可能
- 細かな監視による異常の早期発見
- エネルギーソース
- 用途例
主な仕様
| 入力（DC） | |
|---|---|
| 定格入力電力（ストリングあたり） | 3250W |
| 最大入力電力（ストリングあたり） | 5200W |
| 最大入力電圧 | 1000V |
| 入力運転電圧範囲/定格入力電圧 | 100-750V/500V |
| MPPT電圧範囲 | 200-750V |
| 最小入力電圧/起動電圧 | 200V |
| ストリング数（MPPT入力数） | 8 |
| 最大入力電流（ストリングあたり） | 10A |
| 最大短絡電流（ストリングあたり） | 20A |
| 出力（AC：連系運転時） | |
| 相数 | 三相3線式 |
| 変換方式 | ベクトル変調方式 |
| 定格出力※1 | 25kVA |
| 定格出力電圧 | 420V,440V |
| 公称出力電圧範囲 | 420V:378-462V, 440V:396-484V |
| 定格出力周波数 | 50Hz,60Hz |
| 定格出力電流 | 420V:34.4A, 440V:33.0A |
| 定格出力時力率 | 0.95以上 |
| 出力電流ひずみ率 | 総合5%以下、各次3%以下 |
| 効率 | |
| 効率 ※2 | 97.0% |
| 最大効率 | 97.5%以上 |
| 保護 | |
| 単独運転検出：受動的方式 | 周波数変化検出方式 |
| 単独運転検出：能動的方式 | 周波数シフト方式 |
| 基本データ | |
| 寸法（W/H/D） | 1350/480/300mm（取付金具含む） |
| 質量 | 86kg |
| 設置場所 | 屋外 |
| 使用環境温度範囲 | －20℃～＋50℃（40°C以上で出力抑制） |
| 騒音（定格）※3 | 45dB以下 |
| 待機電力（夜間） | 7W/68VA以下 |
| 絶縁方式 | トランスレス方式 |
| 冷却方法 | 自然冷却 |
| 防水防塵保護等級（JIS） | IP65相当 |
| 特徴 | |
| 力率一定制御 | 80%～100% |
| 入力端子 | 端子台（＋,－）×8 |
| 系統出力端子 | 端子台（U,V,W） |
| 接地端子 | 端子台（1極） |
| 接点出力端子 | あり |
| 本体ディスプレイ | なし |
| 制御機器対応 | マスターボックス（必須） |

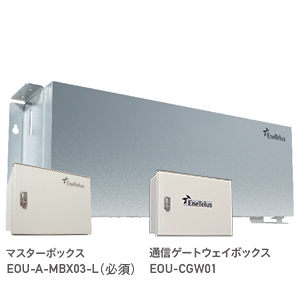

| 出力制御対応マスターボックス | EOU-A-MBX03-L |
| 出力制御対応通信ゲートウェイボックス | EOU-CGW03 |
| 通信インターフェイス | RS-485 |
※1 力率1.0運転時
※ 2 JIS C 8961にて規定される条件下においての効率
※ 3 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定。
系統連系保護・整定値
| 保護リレー | 整定値 | 整定範囲 | ||
|---|---|---|---|---|
| 交流過電圧 OVR | 検出レベル | 506V | 484～528V（1Vステップ） | |
| 検出時限 | 1.0秒 | 0.5～2.0秒（0.1秒ステップ） | ||
| 交流不足電圧 UVR | 検出レベル | 374V | 352～396V（1Vステップ） | |
| 検出時限 | 1.0秒 | 0.5～2.0秒（0.1秒ステップ） | ||
| 周波数上昇 OFR | 検出レベル | 50Hz | 51.0Hz | 50.5～52.0Hz（0.1Hzステップ） |
| 60Hz | 61.0Hz | 60.5～62.0Hz（0.1Hzステップ） | ||
| 検出時限 | 1.0秒 | 0.5～2.0秒（0.1秒ステップ） | ||
| 周波数低下 UFR | 検出レベル | 50Hz | 48.5Hz | 46～49.5Hz（0.1Hzステップ） |
| 60Hz | 58.5Hz | 56～59.5Hz（0.1Hzステップ） | ||
| 検出時限 | 1.0秒 | 0.5～2.0秒（0.1秒ステップ） | ||
| 復電後一定時間の遮断装置投入阻止 | 300秒 | 自動復帰：5～300秒（1秒ステップ） 手動復帰 |
||
| 電圧上昇抑制機能 | 484V | 440～494V（1Vステップ） | ||
| 単独運転検出方式 | 整定値 | 整定範囲 | ||
|---|---|---|---|---|
| 受動的方式 | 周波数変化 検出方式 | 検出レベル | 0.4Hz | 0.05～2.00Hz |
| 検出時限 | 0.5秒以下 | 固定 | ||
| 能動的方式 | 周波数 シフト方式 | 検出レベル | 1.0Hz | 固定 |
| 解列時限 | 0.5～1.0秒 | 固定 | ||
※製品改良のため、仕様および外観の一部を予告なく変更することがあります。
