単相4.0kW(出力制御対応)EPC-S40MP2-L
戸建住宅に
フルMPPT™方式の採用で太陽電池モジュールの影や汚れによる発電力低下の影響を最小限にとどめ、発電量を確保します。
施工が容易な屋外型のため既築住宅への設置にも適しています。前面からのビス止め構造で作業性向上。
高圧連系ではご使用いただけません。
出力制御に対応させるには本製品と対応リモコンとの併用が必要です。
またお客様にてインターネット環境がご用意できない場合は通信ゲートウェイボックスもご使用いただけます。
- 多数台連系認証適合・出力制御対応
- フルMPPT™方式採用
- 高周波絶縁トランス方式採用
- 屋外設置型
- 接続箱・昇圧ユニット不要
- エネルギーソース

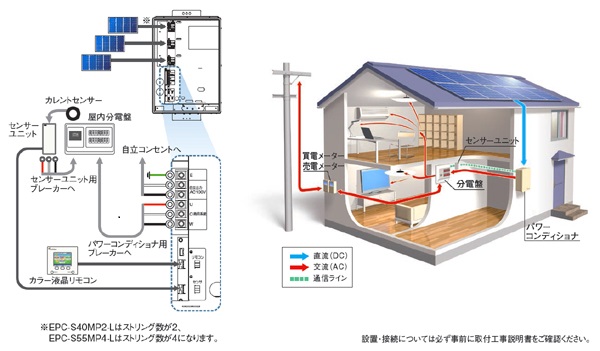

- 用途例
主な仕様
| 入力（DC） | |
|---|---|
| 最大入力電力（ストリングあたり） | 2150W |
| 最大入力電圧 | 450V |
| 入力運転電圧範囲/定格入力電圧 | 80-450V/250V |
| MPPT電圧範囲 | 80-450V |
| 最小入力電圧/起動電圧 | 80V/100V |
| ストリング数（MPPT入力数） | 2 |
| 最大入力電流（ストリングあたり） | 10.3A |
| 出力（AC：連系運転時） | |
| 相数 | 単相2線式（単相3線式配電線に接続） |
| 変換方式 | 電圧型電流制御方式 |
| 定格出力 ※1 | 4000W |
| 定格出力電圧 | 202V |
| 公称出力電圧範囲 | 190～214V |
| 定格出力周波数 | 50Hz,60Hz |
| 定格出力電流 | 20A |
| 定格出力時力率 | 0.99以上 |
| 出力電流ひずみ率 | 総合5%以下、各次3%以下 |
| 出力（AC：自立運転時） | |
| 電気方式 | 単相2線式 |
| 変換方式 | 電圧型電圧制御方式 |
| 最大出力 | 1.5kVA |
| 出力電圧 | 101V |
| 効率 | |
| 効率 ※2 | 94.0% |
| 最大効率 | 94.7%（DC250V、80％出力時） |
| 保護 | |
| 単独運転検出：受動的方式 | 周波数変化率検出方式 |
| 単独運転検出：能動的方式 | ステップ注入付周波数フィードバック方式 |
| 基本データ | |
| 寸法（W/H/D） | 487/681.5/200mm |
| 質量 | 23kg |
| 設置場所 | 屋外 |
| 使用環境温度範囲 | －20℃～＋45℃（40℃以上で出力抑制） |
| 騒音（定格） ※3 | 40dB以下 |
| 待機電力（夜間） | 10W以下/20VA以下 |
| 絶縁方式 | 高周波絶縁トランス方式 |
| 冷却方法 | 冷却ファンによる強制空冷 |
| 防水防塵保護等級（JIS） | IP55相当 |
| 特徴 | |
| 入力端子 | 端子台（＋,－）×2 |
| 系統出力端子 | 端子台（U,O,W） |
| 自立出力端子 | 端子台（2極） |
| 接地端子 | 端子台（1極） |
| 接点出力端子 | なし |
| 本体ディスプレイ | なし |
| カラー液晶リモコン対応 | 必須 |
| リモコンケーブル | 必須 |
| 出力制御対応リモコン | ZREM-35ENP01 |
| 通信インターフェイス | RS-485 |
| JET認証番号 | MP-0098 |
※1 全てのストリングを使用した場合の値
※2 JIS C 8961にて規定される条件下においての効率
※3 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において､JIS C 1509-1のA特性で騒音を測定
系統連系保護・整定値
| 保護リレー | 整定値 | 整定範囲 | ||
|---|---|---|---|---|
| 交流過電圧 OVR | 検出レベル | 115V | 110V, 113V, 115V, 119V | |
| 検出時限 | 1.0秒 | 0.5秒, 1.0秒, 1.5秒, 2.0秒 | ||
| 交流不足電圧 UVR | 検出レベル | 80V | 80V, 85V, 90V, 93V | |
| 検出時限 | 1.0秒 | 0.5秒, 1.0秒, 1.5秒, 2.0秒 | ||
| 周波数上昇 OFR | 検出レベル | 50Hz | 51.0Hz | 50.5Hz, 51.0Hz, 51.5Hz, 52.0Hz |
| 60Hz | 61.0Hz | 60.5Hz, 61.0Hz, 61.5Hz, 62.0Hz | ||
| 検出時限 | 1.0秒 | 0.5秒, 1.0秒, 1.5秒, 2.0秒 | ||
| 周波数低下 UFR | 検出レベル | 50Hz | 47.5Hz |
49.5Hz, 49.0Hz, 48.5Hz, 48.0Hz, 47.5Hz, 47.0Hz |
| 60Hz | 57.5Hz |
59.5Hz, 59.0Hz, 58.5Hz, 58.0Hz, 57.5Hz, 57.0Hz |
||
| 検出時限 | 1.0秒 | 0.5秒, 1.0秒, 1.5秒, 2.0秒 | ||
| 復電後一定時間の遮断装置投入阻止 | 300秒 | 10秒, 150秒, 180秒, 240秒, 300秒 | ||
| 電圧上昇抑制機能 | 109V | 107V～112V（0.5Vステップ）, 切 | ||
| 単独運転検出方式 | 整定値※ | 整定範囲 | ||
|---|---|---|---|---|
| 受動的方式 | 周波数変化率 検出方式 | 検出レベル | 1.2Hz | 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0, 3.0, 4.0, 5.0Hz |
| 検出要素 | 周波数変動 | － | ||
| 能動的方式 | ステップ注入付 周波数フィード バック方式 | 解列時限 | 受動的方式は 0.5秒以下 能動的方式は 0.2秒以下 |
固定 |
※受動的方式と能動的方式の整定値は共通で、個別に設定することは出来ません。
※製品改良のため、仕様および外観の一部を予告なく変更することがあります。

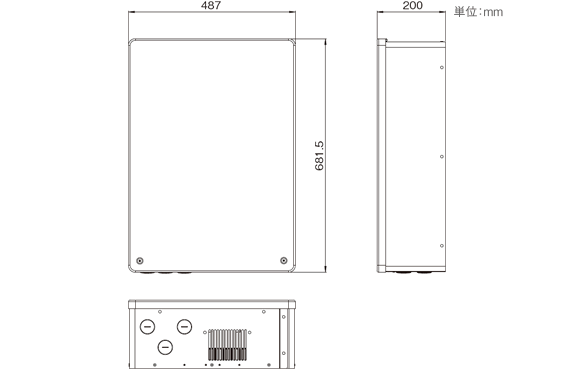

寸法図
ブロック図
別売品
 |
 |
 |
 |
|
パワーコンディショナ接続ケーブル※3 3m 10m 20m |
リモコン接続ケーブル センサー接続ケーブル※2 |
センサ―ユニット※2 （カレントセンサー付き） |
ボトムカバー※1 |
※1受注生産品
※2センサーユニット使用時センサー接続ケーブルが必要
※3パワーコンディショナ複数台接続時は必要
