三相60kW（出力制御対応）EPE-T600P1
高圧連系・メガワットシステムに
分散型として国内メーカー初のDC1500V対応、AC550V出力を実現。
業界最高水準の変換効率98.6％以上。
本製品は高圧連系専用製品です。
出力制御には本製品・コミュニケーションコントローラ（必須）の併用で対応できます。
特別高圧連系にて出力制御が必要な場合、条件により同モデルを使用できない場合がございます。
- 高圧連系専用のDC1500V入力対応、AC550V出力仕様により、建設コスト・運用コストの低減、運用利益の最大化を追求
- LCD表示器搭載により、各パワーコンディショナの運転状況を容易に確認可能！
- 過積載搭載率 180％超が可能！（パネル仕様 Voc：39V、Pmax:270Wの場合）
- エネルギーソース
- 用途例
- ダウンロード
- カタログ
- 取付工事説明書・取扱説明書
主な仕様
| 入力（DC） | |
|---|---|
| 最大入力電圧 | 1500V |
| 入力運転電圧範囲/定格入力電圧 | 810-1500V/1000V |
| MPPT電圧範囲 | 810-1100V（40℃） |
| 最小入力電圧/起動電圧 | 810V |
| MPPT回路数 | 1 |
| 太陽電池モジュール入力回路数 | 12回路 |
| 最大入力電流（入力回路あたり） | 12A |
| 出力（AC：連系運転時） | |
| 相数 | 三相3線式 |
| 変換方式 | ベクトル変調方式 |
| 定格出力※1 | 66.0kVA |
| 定格出力電圧 | 550V |
| 公称出力電圧範囲 | 495-575V |
| 定格出力周波数 | 50Hz,60Hz |
| 定格出力電流 | 63A |
| 定格出力時力率 | 0.99以上 |
| 出力電流ひずみ率 | 総合5%以下、各次3%以下 |
| 効率 | |
| 効率 ※2 | 98.0% |
| 最大効率 | 98.6%（DC820V、30％出力時） |
| 保護 | |
| 単独運転検出：受動的方式 | 周波数変化検出方式 |
| 単独運転検出：能動的方式 | 周波数シフト方式 |
| 基本データ | |
| 寸法（W/H/D） | 910/659/300mm |
| 質量 | 72.0kg |
| 設置場所 | 屋外 |
| 使用環境温度範囲 | －20℃～＋60℃（40°C以上で出力抑制） |
| 騒音（定格）※3 | 60dB以下 |
| 待機電力（夜間） | 7.5W/62VA以下 |
| 絶縁方式 | トランスレス方式 |
| 冷却方法 | 冷却ファンによる強制空冷 |
| 防水防塵保護等級（JIS） | IP65相当 |
| 特徴 | |
| 力率一定制御 | 80%～100% |
| 入力端子 | コネクタ（＋,－）×12 |
| 系統出力端子 | 端子台（U,V,W） |
| 接地端子 | アース端子×2 |
| 接点出力端子 | あり（コミュニケーションコントローラ側にあり） |
| 本体ディスプレイ | あり |
| 制御機器対応 | コミュニケーションコントローラ（必須） |
| コミュニケーションコントローラ | TOE-CC01-DCM |
| 通信インターフェイス | RS-485 |
※ 1 力率1.0運転時
※ 2 JIS C 8961にて規定される条件下においての効率
※ 3 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、 JIS C 1509-1のA特性で騒音を測定
系統連系保護・整定値
| 保護リレー | 整定値 | 整定範囲 | ||
|---|---|---|---|---|
| 交流過電圧 OVR |
検出レベル | 632.5V | 605～660V（5.5Vステップ） | |
| 検出時限 | 1.00秒 | 0.50～2.00秒（0.01秒ステップ） | ||
| 交流不足電圧 UVR |
検出レベル | 476.5V | 440～495V（5.5Vステップ） | |
| 検出時限 | 1.00秒 | 0.50～2.00秒（0.01秒ステップ） | ||
| 周波数上昇 OFR |
検出レベル | 50Hz | 51.00Hz | 50.50～51.50Hz（0.01Hzステップ） |
| 60Hz | 61.20Hz | 60.60～61.80Hz（0.01Hzステップ） | ||
| 検出時限 | 1.00秒 | 0.50～2.00秒（0.01秒ステップ） | ||
| 周波数低下 UFR |
検出レベル | 50Hz | 48.50Hz | 47.50～49.50Hz（0.01Hzステップ） |
| 60Hz | 58.20Hz | 57.00～59.40Hz（0.01Hzステップ） | ||
| 検出時限 | 1.00秒 | 0.50～2.00秒（0.01秒ステップ） | ||
| 復電後一定時間の遮断装置投入阻止 | 300秒 | 自動復帰：0～600秒（1秒ステップ） 手動復帰 |
||
| 電圧上昇抑制機能 | 594V | 550～605V（0.55Vステップ） | ||
| 単独運転検出方式 | 整定値 | 整定範囲 | ||
|---|---|---|---|---|
| 受動的方式 | 周波数変化 検出方式 |
検出レベル | 0.40Hz | 0.00～2.00Hz |
| 検出時限 | 0.5秒以下 | 固定 | ||
| 能動的方式 | 周波数 シフト方式 |
検出レベル | 1.0Hz | 固定 |
| 解列時限 | 0.5～1.0秒 | 固定 | ||
製品改良のため、仕様および外観の一部を予告なく変更することがあります。

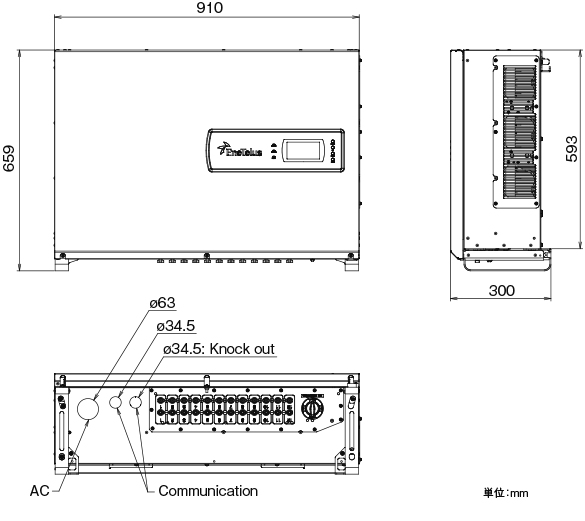

寸法図

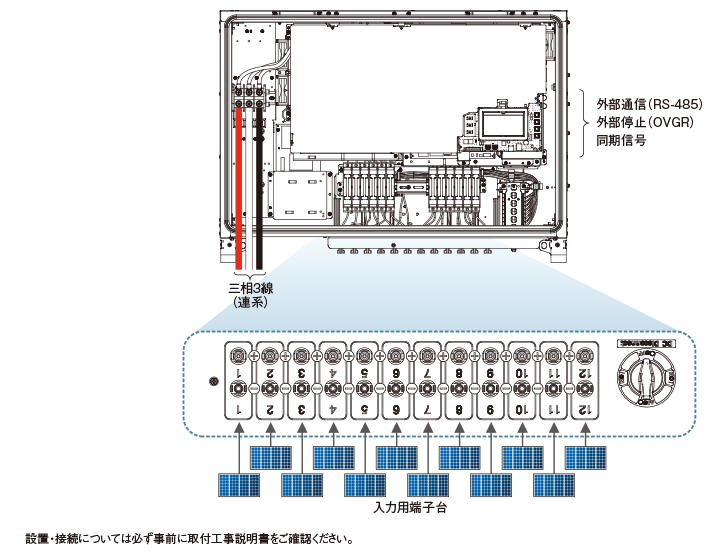

ブロック図
