マスターボックス

出力制御 対応 EOU-A-MBX01-L(EPU-T99P5-SFL対応)
EOU-A-MBX03-L(EPU-T250P8-FPL/EPD-T250P6/EPD-T330P7対応:必須)

多数台のパワーコンディショナを一括制御
出力制御対応パワーコンディショナ本体・通信ゲートウェイボックスの併用で対応予定です。
(非対応品との組合せでは対応できません。)

基本機能

①リモートコントロール機能
各種設定(整定値、システム設定値)、運転・停止の切り替え、手動復帰
②発電システム状況の管理
運転状況、エラー、発電状況などを管理、LCDパネルに表示
③接続台数
マスターボックス1台にパワーコンディショナは最大32台接続が可能。
マスターボックス間通信は最大30台まで可能。

内部構造図

内部構造図

基本仕様

  • 外形寸法/400 x 300 x 165mm( 防塵、防水性能(IP65相当))
  • 重量/4.0Kg
  • 質量/セット単体:217.5g ブラケット:42g
  • 使用温度範囲/-20℃~+50℃
  • 入力電源電圧/AC85V~265V(47~63Hz)
  • 消費電力/3W
  • 取付方法/壁掛け

LCD表示例(EOU-A-MBX01-L)

LCD表示例(EOU-A-MBX01)

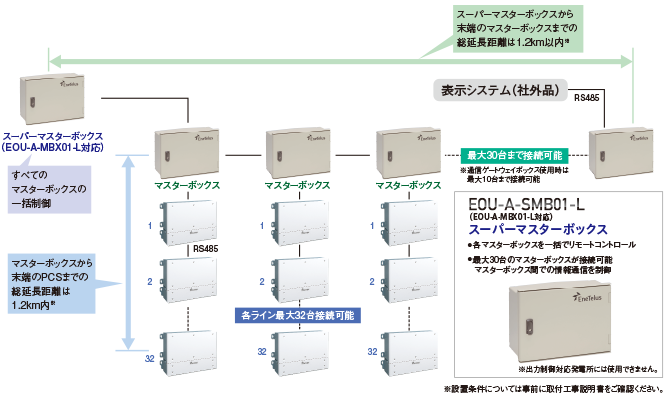

マスターボックス構成例

マスターボックス構成例

マスターボックスを使用して日射計・温度計を接続する場合

マスターボックスを使用して日射強度計・温度計を接続する場合

製品改良のため、仕様および外観の一部を予告なく変更することがあります
